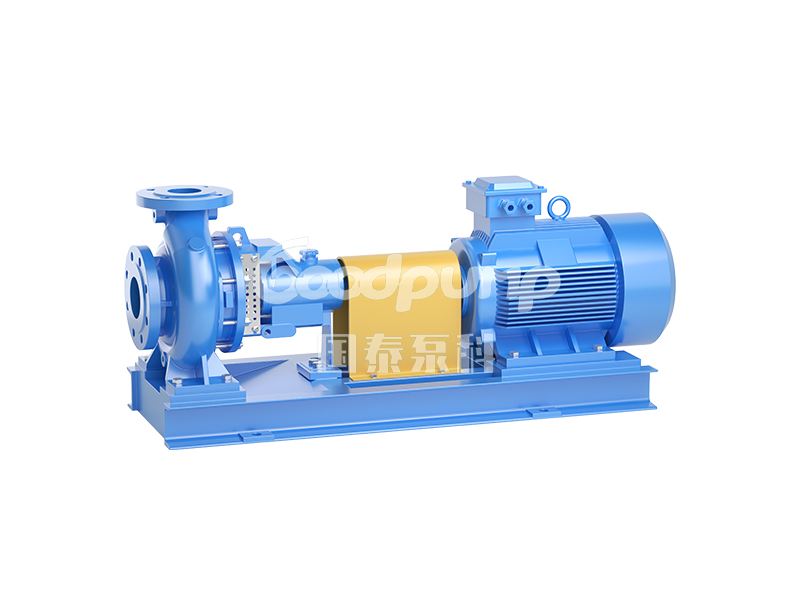

NIX系列臥式單級端吸離心泵

　　應用領域

　　廣泛用于冶金礦產、石油化工、水利市政、電力環保、煤炭消防、農業灌溉、樓宇增壓、消防增壓、空調循環、園林噴灌等行業，供輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體。

　　NIX系列結構圖

　　結構特點

　　1、殼體由渦室、底腳、進出口法蘭共同鑄成整體，進口為軸向，出口為徑向。

　　2、泵的結構為后開式，維護保養時不需拆卸吸入和排出管道;泵通過聯軸器由電機或內燃機(柴油機、汽油機)直接驅動。

　　3、泵的軸封型式分為填料型和機封型;其中機封型有內裝型機械密封、外裝型機械密封、平衡型機械密封三種型式，平衡型機械密封用于泵工作壓力≥1.6MPa的使用要求。

　　4、結構緊廣。該系列泵為臥式結構。

　　5、維修方便。該系列臥式泵為后開門式結構，無須卸管路，即可行進檢修。

　　產品性能

　　產品名稱：NIX系列臥式單級端吸離心泵

　　產品標準：DIN24255、ISO2858、ISO2496

　　進口直徑：DN40~DN350

　　出口直徑：DN25~DN300

　　流    量：4.5~1660m³/h

　　揚    程：5.2~150m

　　介質溫度：-10℃~85℃

　　工作壓力：≤1.6MPa

　　法蘭壓力：PN16/PN25

　　型譜圖
